近日，公司能量转换材料与器件课题组在Sb2Se3/CdS异质结多功能光位敏探测器研究方面取得新进展，相关结果以“A multifunctional high-performance position sensitive detector based on a Sb2Se3-nanorod/CdS core-shell heterojunction”发表在《Optics Express》（2022，30，40492）。硕士生梁子栋为论文第一作者，乔双博士和李志强博士为通讯作者。

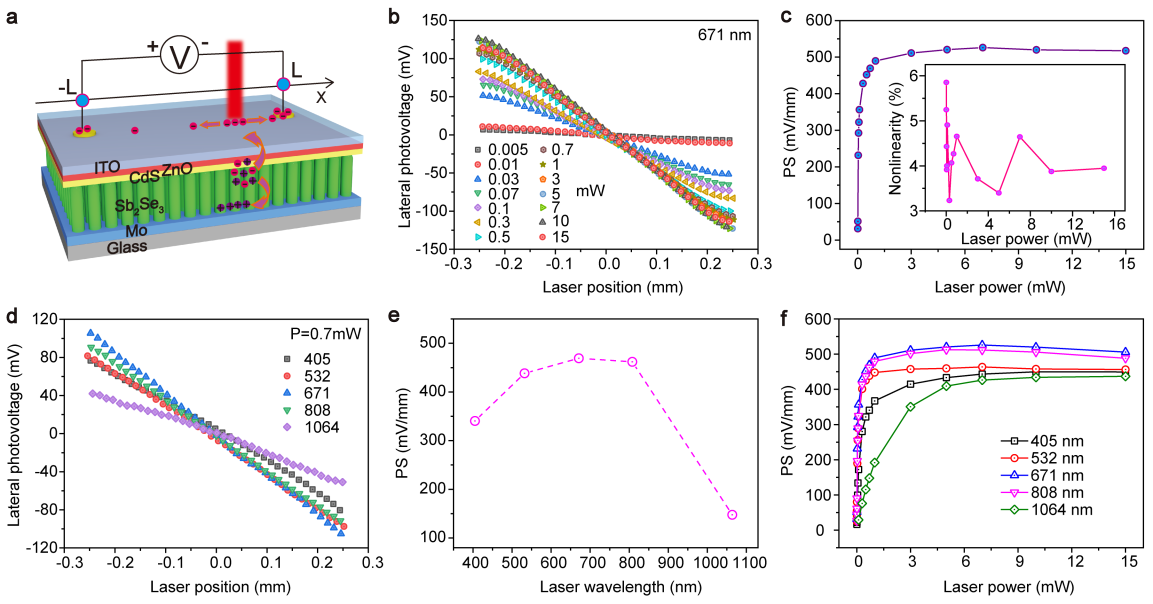

近年来，Sb2Se3因其独特的一维带状晶体结构、高光学吸收系数、合适的带隙、低毒性等优异的光学和电学性能而备受关注。本工作中作者制备了Sb2Se3纳米棒/CdS核壳异质结光位敏探测器，并在侧向光伏效应研究的基础上，探索了其侧向光电流和光电阻响应特性。结果表明该器件具有405-1064 nm的宽光谱响应范围并分别表现出525.9 mV/mm、79.1 μA/mm和25.6 kΩ/mm的光位置灵敏度；同时，保持了低于7%的非线性度和48/180 μs的快响应速度。此外，作者还探究了该结构器件在不同工作距离下的响应性能，发现其在9 mm大工作范围下仍表现出优异的光位置探测能力。该工作为开发基于新型核壳结构的高性能、宽带、大工作距离、超快多功能光位敏探测器提供了重要思路。
该工作得到了国家自然科学基金、河北省自然科学基金和河北省科技计划项目等经费的支持。
论文链接：https://doi.org/10.1364/OE.475431
